矿用振动筛(ZD/2ZD矿用单轴振动筛分机、喂料机) |
| 一、简介 |

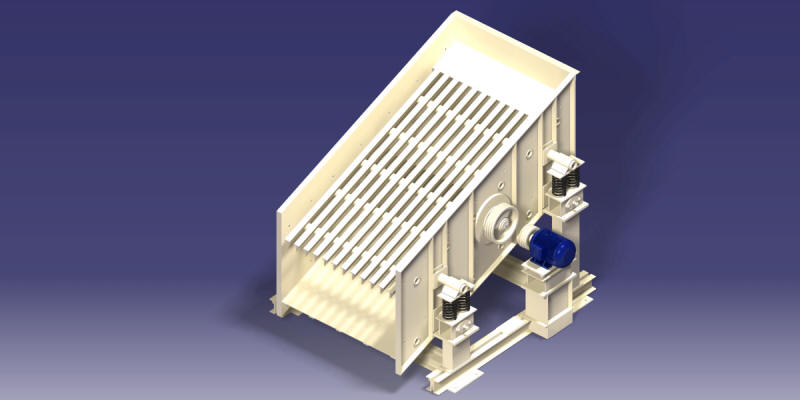

一、主要组成有：电机、传动及减速皮带轮、单轴偏振器、筛框、机架、编制网或棒条状筛条等。
二、单轴筛运动轨迹为圆，具有结构简单、维修方便、作业可靠的优点，适用于煤炭、电力、矿山、建筑、轻工、化工等行业对中细粒级物料进行分级，具有效率高、透筛性好等优点。
三、订货须知：单轴筛有吊式和座式，层数有单层、双层和三层，传动形式分左式和右式，筛板有冲孔、编织、棒条三种，订货时请注明筛板结构和筛孔尺寸。 |
|
|
二、相关参数 |
|
型号、参数名称及单位 |
DD
-918 |
2DD
-918 |
ZD
-1224 |
2ZD
-1224 |
ZD
-1530 |
2ZD
-1530 |
ZD
-1540 |
2ZD
-1540 |
ZD
-1836 |
ZD
-2160 |
筛面规格
mm |
900× 1800 |
1200× 2400 |
1500× 3000 |
1500× 4000 |
1800×3600 |
2100×6000 |
工作面积
m2 |
1.6 |
2.9 |
4.5 |
6 |
6.5 |
12.6 |
入料粒度
mm |
≤ 60 |
≤100 |
≤100 |
≤100 |
≤150 |
≤150 |
筛孔尺寸
mm |
1，2，3，6，8，10，13，16，20，25 |
6，8，10，13，16，20，25，30，40 |
6，8，10，13，16，20，25，30，40，50 |
10，13，16，20，25，30，40，50 |
振动频率
Hz |
16.67 |
14.17 |
14.17 |
14.17 |
14.17 |
15 |
振幅
mm |
2.5~3.0 |
3.0~3.5 |
3.0~3.5 |
3.0~3.5 |
3.0~3.5 |
4 |
|
抛射强度 |
3.5 |
2.99 |
2.99 |
2.99 |
2.99 |
3.9 |
筛面倾角
（ °） |
15~25 |
电
动
机 |
型号 |
Y100L1–4 |
Y112M–4 |
Y132S–4 |
Y132M–4 |
Y160M–4 |
Y180L–4 |
转速
r/min |
1420 |
1440 |
1440 |
1450 |
1450 |
1470 |
功率
kW |
2.2 |
4 |
5.5 |
7.5 |
11 |
22 |
外形
尺寸
mm |
长 |
2150 |
2200 |
2500 |
2600 |
3100 |
3200 |
4000 |
4200 |
3760 |
6676 |
| 宽 |
1418 |
1418 |
2150 |
2200 |
2690 |
2690 |
2505 |
2000 |
2990 |
2420 |
| 高 |
575 |
630 |
1340 |
1730 |
1570 |
2250 |
2028 |
2660 |
1807 |
1600 |
重量
kg |
440 |
660 |
1130 |
1545 |
1650 |
2260 |
2070 |
2850 |
1960 |
6529 |
处理能力
m3/h |
10~30 |
70~210 |
90~270 |
90~270 |
100~300 |
240~540 |
单支点
工作动负荷
N |
±206 |
±309 |
±115 |
±268 |
±268 |
± 1056 |
|
说明：以上资料仅供参考，实际根据使用工况进行设计、配置。
|
